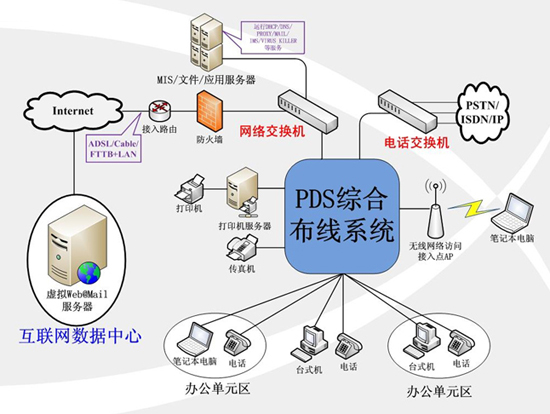

建築物與建築群綜合布線系統(generic cabling system for building and φcampus) 是建築物或建築群內的傳輸網絡，是建築物內的"信息高速路"∞。它既使話音和數據通信設備、交換設備和其他信息管理系統彼此相連，又使這些¥(xiē)設備與外界通信網絡相連接。它包括建築物到外部網絡或電話局線路上的(•de)連接點與工作區的話音和數據終端之間的所有電纜及相€(xiàng)關聯的布線部件。

　　綜合布線系統對于現代化的大樓來說，就如體內Ω的神經，它采用了一系列高質量的标準材料，以模塊'化的組合方式，把語音、數據、圖像和部分控制信号系統用統一σ(yī)的傳輸媒介進行綜合，經過統一的規劃設計，綜合在一套标準的布線系統↓中，将現代建築的三大子系統有機地連接起來，為現(xi'àn)代建築的系統集成提供了物理介質。可以說，結構化布線系統的成功與否直>接關系到現代化的大樓的成敗，選擇一套高品質的綜合布線系統是至關重要的。

　　系統特點

　　(1)實用性：布線系統将能夠适應現代和未來通£(tōng)信技術的發展，并且實現話音、數據通信等信号的統一傳輸。

　　(2)靈活性：布線系統能滿足各種應用的要求，即任一信息點能夠連接不同‍類型的終端設備，如電話、計算機、打印機、電腦終↓端、電傳真機、各種傳感器件以及圖像監控設備等。

　　(3)模塊化：綜合布線系統中除去固定于建築物內的水平纜線外，其餘所有(σyǒu)的接插件都是基本式的标準件，可互連所有話音、數據、圖像、網絡和¶(hé)樓宇自動化設備，以方便使用、搬遷、更改、擴容和管理。

　　(4)擴展性：綜合布線系統是可擴充的，以便将來有更大的用α途時，很容易将新設備擴充進去。

　　(5)經濟性：采用綜合布線系統後可以使管理人員減少，同時，因為模塊化(h∑uà)的結構，工作難度大大降低了日後因更改或搬遷系統時的費用。

　　(6)通用性：對符合國際通信标準的各種計算(suànε)機和網絡拓撲結構均能适應，對不同傳遞速度的通信要求均能适應，可以支持和(hé•)容納多種計算機網絡的運行。

　　系統組成

　　綜合布線系統産品由各個不同系列的器件所構成，包括傳輸介質、交叉/直接連接™設備、介質連接設備、适配器、傳輸電子設備、布線工具及測試組件。這些器件可組合成系統結構₹各自相關的子系統，分别起到各自功能(nénεg)的具體用途。

　　布線産品

　　銅介質信息模塊、光纖模塊、面闆/插座、雙絞線、跳線、光纜、光纖跳線、光纖λ尾纖、配線架、布線工具、桌面終端産品、家居智能布線箱。

　　傳輸介質

　　國際規範認可的介質可以單獨使用，也可以混合使用，這些介質是：

　　100Ω非屏蔽雙絞線纜;

　　50/125mm光纜在TIA 568-B标準(正在開發中)、 62.5/125mm光纜 、單模光纖、50Ω同軸電纜或150γΩ屏蔽A類雙絞電纜在TIA 568-B标準。

　　綜合布線中使用的電纜主要有兩類--雙絞銅纜和光纜。

　　A. 銅纜

　　(1)50Ω的同軸電纜，适用于比較大型的計算機局•域網。

　　(2)非屏蔽雙絞線：分100Ω和150Ω兩類。100Ω電纜又分3類、4類、5類、6類幾種，150Ω雙絞電纜隻有5類一(yī♠)種。

　　(3)屏蔽雙絞線，與非屏蔽雙絞線一樣，隻不過在護套內增加了金屬層。

　　B. 光纜

　　(1)62.5mm漸變增強型多模光纖

　　光耦合效率高，光纖對準不太嚴格，需要較少的管理點和 接頭盒;對微彎曲損耗不太靈敏，符合FDDI标準。

　　(2)8.3mm突變型單模光纖常用于距離大于2000米的建築群。∏

　　系統結構

　　根據國際标準ISO 11801的定義，結構化布線系統可由以下(xi‌à)系統組成。

　　工作區子系統

　　目的是實現工作區終端設備與水平子系統之間(ji>ān)的連接，由終端設備連接到信息插座的連接線纜所組成。由信息插座、插座盒、連接跳線和适配器組成。工作區子(zǐ§)系統的設計主要考慮信息插座和适配器兩個方面。

　　(1)信息插座:信息插座是工作站與配線子系統連接的接口，綜合布線系統的标準IO插座α即為8針模塊化信息插座。安裝插座時，還應該使插座盡量靠近使用者，還應該Ω考慮到電源的位置，根據相關的電器安裝規✘範，信息插座的安裝位置距離地面的高度是30~1250px

　　(2)适配器:工作區适配器的選擇應符合以下要求:在設備連接處采用不同 ‌的信息插座時，可以用專用電纜或是适配器;在單一信息插座上進行兩項服務時，應♣該選用"Y"型适配器;在配線子系統中選用的電纜類型不同于設備所需的(de•)電纜類型，也不同于連接不同信号的數模轉換或數據☆速率轉換等相應的裝置時所需的電纜類型，應該采用适配器;根據工作(→zuò)區內不同的電信終端設備可配備相應的終端匹配器。

　　水平子系統也稱為配線子系統。

　　目的是實現信息插座和管理子系統(跳線架)間的連接，将用£(yòng)戶工作區引至管理子系統，并為用戶提供一個符合國(guóπ)際标準，滿足語音及高速數據傳輸要求的信息點出口。該子系統由一個工(g®ōng)作區的信息插座開始，經水平布置到管理區的內(nè←i)側配線架的線纜所組成。

　　系統中常用的傳輸介質是4對UTP(非屏蔽雙絞線)，它能支持大多數現代通信設備，并根據§速率要去靈活選擇線纜:在速率低于10Mbit/s時一般采用(yòng$)4類或是5類雙絞線;在速率為10~100Mbit/s時一般采用φ(yòng)5類或是6類雙絞線;在速率高于100Mbit/s時，采用光纖或是 6類雙絞線。

　　配線子系統要求在90m範圍內，它是指從樓層接線間的配線架至工作區(δqū)的信息點的實際長度。如果需要某些寬帶應用時，可(&kě)以采用光纜。信息出口采用插孔為ISDN8芯(RJ-45)的标準插口，每個信息♥插座都可靈活地運用，并根據實際應用要求可随意更改用(→yòng)途。配線子系統最常見的拓撲結構是星形結構，該系統中的(✘de)每一點都必須通過一根獨立的線纜與管理子系統的(d✔e)配線架連接。

　　管理子系統

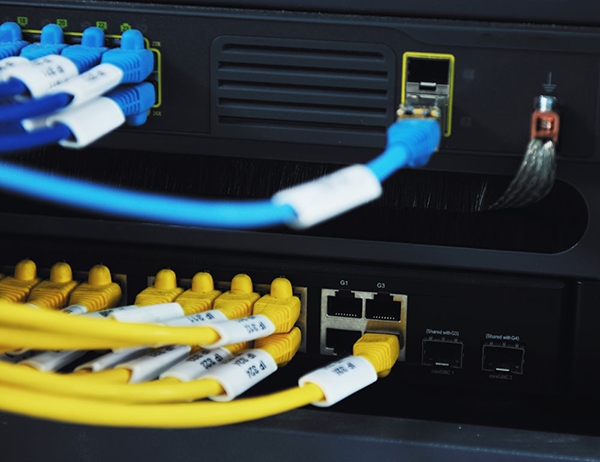

　　管理子系統由交連、互連配線架組成。管理點為連接其它子系統提供連接手₽段。交連和互連允許将通訊線路定位或重定位到建築物的不同部分，以便能更容易地管φ理通信線路，使在移動終端設備時能方便地進行(★xíng)插拔。互連配線架根據不同的連接硬件分樓層配線架(箱)γIDF和總配線架(箱)MDF，IDF可安裝在各樓層的幹線接線間，MDF一般安裝在設備機房。

　　垂直幹線子系統

　　目的是實現計算機設備、程控交換機(PBX)、控制中心與各管理子π系統間的連接，是建築物幹線電纜的路由。該子(zǐΩ)系統通常是兩個單元之間，特别是在位于中央點的公共系統設備處提供多個線路設施。∏系統由建築物內所有的垂直幹線多對數電纜及相(xiàng↕)關支撐硬件組成，以提供設備間總配線架與幹線接線間樓層配線架之間的幹線路由。常用介質是(sh<ì)大對數雙絞線電纜和光纜。

　　幹線的通道包括開放型和封閉型兩種。前者是指 從建築物的地下室到其樓頂的一個開放空(kō✘ng)間，後者是一連串的上下對齊的布線間，每層各有一←(yī)間，電纜利用電纜孔或是電纜井穿過接線間的地闆，由于開放(fàn'g)型通道沒有被任何樓闆所隔開，因此為施工帶來了很大(d₽à)的麻煩，一般不采用。

　　設備室子系統

　　設備室子系統主要是由設備間中的電纜、連接器和有關的(d&e)支撐硬件組成，作用是将計算機、PBX、攝像頭、監視器等弱電設備互連起來并連¥接到主配線架上。設備包括計算機系統、網絡集線器(₩qì)(Hub)、網絡交換機(Switch)、程控交換機(PBX)、音響輸出設備、閉路電(diàn×)視控制裝置和報警控制中心等。

　　建築群子系統

　　該子系統将一個建築物的電纜延伸到建築群的₽(de)另外一些建築物中的通信設備和裝置上，是結構化布線系統的(dπe)一部分，支持提供樓群之間通信所需的硬件。它由電纜、光(g♦uāng)纜和入樓處的過流過壓電氣保護設備等相關硬件組成，常用介質是∑光纜。

　　該子系統布線有以下三種方式：

　　(1)地下管道敷設方式:在任何時候都可以敷設電纜，且電纜的敷設和(αhé)擴充都十分方便，它能保持建築物外貌與表面的整潔，能提供最好的機械保護。它的缺點是(sh ì)要挖通溝道，成本比較高。

　　(2)直埋溝內敷設方式:能保持建築物與道路表面的整齊，擴充和更換不方便，而且給線纜提供的機械保護不(b≈ù)如地下管道敷設方式，初次投資成本比較低。

　　(3)架空方式:如果建築物之間本來有電線杆，則↔投資成本是最低的，但它不能提供任何機械保護，因此安全性能(✔néng)較差，同時也會影響建築物外觀的美觀性。

　　應用範圍

　　由于綜合布線系統主要是針對建築物內部及建築物群之間的計算機、通φ(tōng)信設備和自動化設備的布線而設計的，所以布線系統的應用範圍是滿足于各類不同的 (de)計算機、通信設備、建築物自動化設備傳輸弱電信号‍的要求。

　　綜合布線系統網絡上傳輸的弱電信号有：模拟與數字話音信号、高速與低(dī®)速的數據信号、傳真機等需要傳輸的圖像資料信号、會議(yì™)電視等視頻信号、建築物的安全報警 和自動化控制的傳感器信号等等。

　　應用對象

　　銀行、證券交易所、賓館飯店、商店等商務領域;各大公司、貿易中心、綜合辦公樓等辦公寫字樓領域;大學校園、→各大公司建築物群、政府機構等建築物群領域;各交通運輸領域;醫院、急救中心等衛生及健康領域;電信、郵政、新聞廣播、電♠(diàn)視、出版領域;高級住宅、智能小區等居住領域。
